Profile aluminiowe w budowie maszyn i urządzeń. Jakie rodzaje konstrukcji można z nich wykonać?

​Z profili aluminiowych można wykonać praktycznie każdą lekką i średnio obciążoną konstrukcję maszynową: ramy maszyn, osłony i wygrodzenia, stoły i stanowiska pracy, przenośniki, portale liniowe, wózki oraz regały. Najczęściej wykorzystuje się systemowe profile konstrukcyjne z rowkiem teowym, które montuje się na śruby bez spawania. W artykule omawiamy typy konstrukcji, dobór profili i zasady projektowania.

Spis treści

• Czym są systemowe profile konstrukcyjne?
• Dlaczego konstruktorzy maszyn wybierają profile aluminiowe?
• Jakie konstrukcje można wykonać z profili aluminiowych?
• Jak dobrać rozmiar profilu do konstrukcji?
• Jakie połączenia stosuje się w konstrukcjach profilowych?
• Kiedy profil aluminiowy nie wystarczy?
• FAQ – najczęstsze pytania
• Co warto zapamiętać?

Czym są systemowe profile konstrukcyjne?

Systemowy profil konstrukcyjny to aluminiowy kształtownik o przekroju kwadratowym lub prostokątnym z rowkami teowymi na bokach, przeznaczony do budowy konstrukcji skręcanych. Rowki przyjmują nakrętki młoteczkowe, łączniki kątowe, zawiasy, uchwyty paneli i inne akcesoria. Dzięki temu elementy można łączyć, przesuwać i rozbudowywać bez spawania i wiercenia.

Profile systemowe występują w siatkach modułowych, najczęściej 20, 30, 40, 45 i 50 mm, z rowkiem o szerokości 5, 6, 8 lub 10 mm. Rozmiar siatki określa wymiar podstawowego modułu, np. profil 40×40, 40×80 czy 80×80. Produkuje się je zwykle ze stopu EN AW-6063 w stanie T6 lub T66, a powierzchnię zabezpiecza się anodowaniem. Wnętrze profilu ma kanał centralny, który można wykorzystać do gwintowania lub prowadzenia przewodów.

Dlaczego konstruktorzy maszyn wybierają profile aluminiowe?

Konstruktorzy maszyn wybierają profile aluminiowe, ponieważ skracają one czas budowy i ułatwiają modyfikacje. Konstrukcję z profili systemowych można zmontować w ciągu godzin, a nie dni, jak w przypadku spawanej ramy stalowej, która wymaga dodatkowo prostowania i malowania. Profil jest gotowy do użycia od razu po przycięciu na wymiar.

Ważną zaletą jest elastyczność. Gdy zmienia się proces produkcyjny, stanowisko można rozbudować, przestawić lub zdemontować, a profile wykorzystać ponownie. Niska masa aluminium, około trzy razy mniejsza niż stali, ułatwia montaż ręczny i przemieszczanie stanowisk. Anodowana powierzchnia nie wymaga malowania, nie pyli i dobrze sprawdza się w strefach czystych.

Jakie konstrukcje można wykonać z profili aluminiowych?

Z profili aluminiowych wykonuje się zarówno proste stelaże, jak i złożone zespoły maszyn z napędami. Najczęstsze rodzaje konstrukcji to:

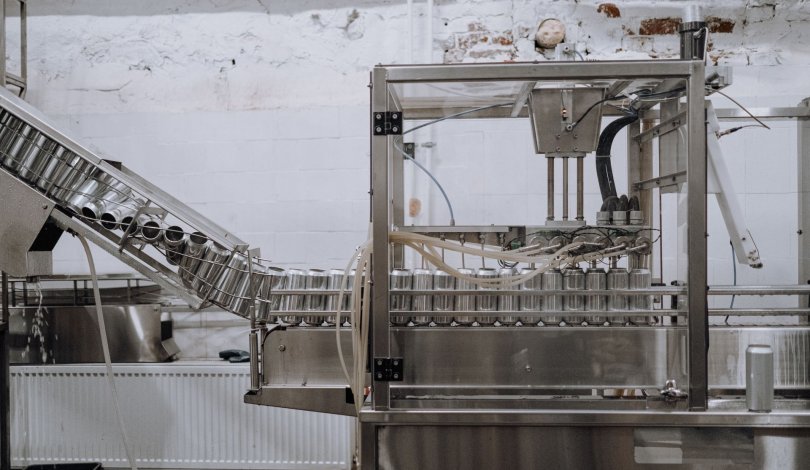

• Ramy i korpusy maszyn. Nośne szkielety maszyn pakujących, montażowych, testerów i urządzeń kontrolnych, do których mocuje się napędy i osprzęt.
• Osłony i wygrodzenia bezpieczeństwa. Ramy z wypełnieniem z poliwęglanu, siatki lub blachy, chroniące strefy pracy robotów zgodnie z PN-EN ISO 14120.
• Stoły i stanowiska pracy. Ergonomiczne stanowiska montażowe z regulacją wysokości, półkami, oświetleniem i podajnikami części.
• Przenośniki i podajniki. Korpusy przenośników taśmowych, rolkowych i pasowych, w których profil pełni jednocześnie funkcję prowadnicy.
• Osie i portale liniowe. Konstrukcje z prowadnicami i napędami pasowymi lub śrubowymi, stosowane w manipulatorach kartezjańskich i maszynach CNC.
• Wózki i regały. Wózki transportowe, regały przepływowe FIFO i stojaki magazynowe dla intralogistyki.
• Kabiny i zabudowy. Komory pomiarowe, boksy wyciszające, ścianki działowe i obudowy laboratoriów.

Każdy z tych typów konstrukcji można budować z gotowych komponentów systemowych lub łączyć z profilami specjalnymi, zaprojektowanymi pod konkretną funkcję, np. prowadzenie wózka lub mocowanie czujnika.

Jak dobrać rozmiar profilu do konstrukcji?

Rozmiar profilu dobiera się na podstawie dopuszczalnego ugięcia, a nie samej wytrzymałości, ponieważ w konstrukcjach maszynowych to sztywność jest zwykle czynnikiem decydującym. Producenci systemów podają dla każdego profilu momenty bezwładności Ix i Iy, które pozwalają obliczyć ugięcie belki przy danym obciążeniu i rozpiętości. Ugięcie maszyn precyzyjnych ogranicza się często do 0,1–0,5 mm na metr.

Masa i parametry różnią się w zależności od producenta i wersji profilu, np. lekkiej lub wzmocnionej. Przed zamówieniem warto sprawdzić kartę katalogową konkretnego systemu i porównać wartości momentów bezwładności.

Jakie połączenia stosuje się w konstrukcjach profilowych?

W konstrukcjach z profili aluminiowych stosuje się głównie połączenia śrubowe z nakrętkami młoteczkowymi, łącznikami kątowymi i łącznikami wewnętrznymi. Każdy typ połączenia ma inną sztywność, koszt i pracochłonność. Wybór zależy od tego, czy węzeł ma przenosić duże obciążenia, czy ma pozostać łatwy do przestawienia.

• Kątowniki zewnętrzne. Najprostsze i najszybsze w montażu, umożliwiają późniejsze przesuwanie elementów.
• Łączniki wewnętrzne. Ukryte w rowku, dają estetyczny węzeł bez wystających elementów.
• Połączenia czołowe na śrubę w kanale centralnym. Bardzo sztywne, wymagają gwintowania i wiercenia otworu dostępowego.
• Złącza kątowe pod 45° i przegubowe. Pozwalają budować skosy, zastrzały i ramy o nietypowej geometrii.
• Płyty łączące. Stosowane w węzłach mocno obciążonych i przy łączeniu kilku profili w jednym punkcie.

Dobre praktyki projektowe, przykłady zastosowań i porady dotyczące obróbki profili można znaleźć w poradnikach publikowanych na https://aluminiowe-profile.pl/. Serwis gromadzi wiedzę o rodzajach profili aluminiowych, ich obróbce i anodowaniu, co przydaje się zarówno konstruktorom, jak i osobom, które dopiero planują pierwszy projekt na profilach. Szczegółowe dane wytrzymałościowe warto zawsze potwierdzić w dokumentacji producenta wybranego systemu.

Kiedy profil aluminiowy nie wystarczy?

Profil aluminiowy nie wystarczy w konstrukcjach przenoszących bardzo duże obciążenia dynamiczne, pracujących w wysokiej temperaturze lub wymagających ekstremalnej sztywności. Korpusy obrabiarek o dużych siłach skrawania, prasy czy ciężkie suwnice nadal buduje się ze stali lub żeliwa. Aluminium ma moduł sprężystości około 70 GPa, czyli trzy razy niższy niż stal, i słabiej tłumi drgania o wysokich amplitudach niż żeliwo.

Ograniczeniem są też połączenia śrubowe w rowkach, które przy silnych wibracjach mogą się luzować. Rozwiązaniem są podkładki zabezpieczające, kleje do gwintów i regularne przeglądy momentów dokręcenia. W strefach o temperaturze powyżej około 150°C wytrzymałość stopów aluminium wyraźnie spada, co wymaga zastosowania innych materiałów lub osłon termicznych.

FAQ – najczęstsze pytania

Jaki profil aluminiowy wybrać na ramę maszyny?

Na ramę maszyny najczęściej wybiera się profile 40×40, 40×80 lub 80×80 mm z rowkiem 8 lub 10 mm. Mniejsze rozmiary wystarczają na osłony i lekkie stoły, większe stosuje się na belki nośne i długie rozpiętości. Ostateczny wybór zależy od obliczonego ugięcia przy przewidywanym obciążeniu.

Czy rowek 8 mm i 10 mm są ze sobą kompatybilne?

Nie, rowek 8 mm i 10 mm wymagają innych nakrętek młoteczkowych i łączników. Akcesoria są przypisane do konkretnego systemu i szerokości rowka. Mieszanie systemów różnych producentów bywa możliwe, ale przed zakupem trzeba sprawdzić wymiary rowka, a nie tylko jego nominalną szerokość.

Ile kosztuje budowa konstrukcji z profili aluminiowych?

Koszt konstrukcji z profili aluminiowych zależy od rozmiaru profili, liczby łączników i akcesoriów. Profile systemowe są droższe w zakupie niż stalowe kształtowniki, ale skracają czas montażu i eliminują spawanie oraz malowanie. W bilansie całkowitym konstrukcja aluminiowa często okazuje się tańsza, zwłaszcza przy stanowiskach wymagających późniejszych zmian.

Czy profile aluminiowe nadają się do pomieszczeń czystych?

Tak, anodowane profile aluminiowe dobrze sprawdzają się w pomieszczeniach czystych, ponieważ nie korodują, nie wymagają malowania i nie pylą. Rowki można zakryć listwami maskującymi, które ograniczają gromadzenie się zanieczyszczeń. W przemyśle spożywczym i farmaceutycznym stosuje się też profile o gładkich powierzchniach bez otwartych rowków.

Co warto zapamiętać?

• Systemowe profile z rowkiem teowym pozwalają budować konstrukcje skręcane bez spawania.
• Z profili wykonuje się ramy maszyn, osłony, stoły, przenośniki, portale liniowe, wózki i kabiny.
• Rozmiar profilu dobiera się głównie na podstawie dopuszczalnego ugięcia.
• Typ połączenia wpływa na sztywność węzła i łatwość późniejszej przebudowy.
• Przy bardzo dużych obciążeniach dynamicznych i wysokich temperaturach lepiej sprawdza się stal.
